Pour remplacer une vieille chaudière, ajouter un radiateur ou en changer un, vous devez connaître la capacité de chauffage des radiateurs raccordés à votre système central. Cette capacité est mesurée en unités thermiques britanniques (BTU) et est déterminée en fonction de la surface du radiateur, mesurée en pieds carrés et elle est influencée par la température de consigne de l’eau de votre chaudière. Voici comment calculer la capacité des radiateurs à eau chaude ou à vapeur.
Déterminer la capacité de chauffage d’un radiateur

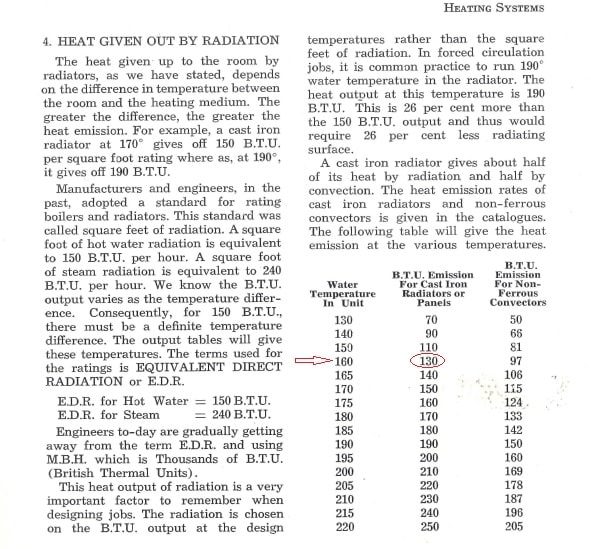

La puissance calorifique des radiateurs en fonte, historiquement appelée rayonnement direct équivalent (RDE), en anglais « Equivalent Direct Radiation (E.D.R.)» dépend de la température de l’eau qui les traverse. Consultez le tableau ci-dessous, extrait de l’ouvrage « Short Course in Modern Heating » de Garnet H. Hopper, publié par AGE Publication LTD en 1951, pour connaître la puissance calorifique émise en BTU à une température d’eau donnée.
À titre d’exemple, pour une chaudière fonctionnant une température d’eau de 160°F, nous avons 130 BTU.

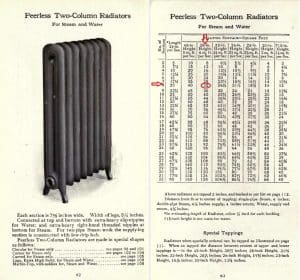

Ensuite, en vous référant aux données historiques du fabricant; ci bas. Nous savons que pour un radiateur Peerless de 38pouces de haut, composé de 2 colonnes et de 8 sections nous avons une surface de chauffe de 32 pi2.
Donc, pour connaître la capacité de ce radiateur fonctionnant à 160°F, le calcul est 32pi² x 130 BTU/pi² = 4 160 BTU.
Calculs simplifiés avec tableaux précompilés

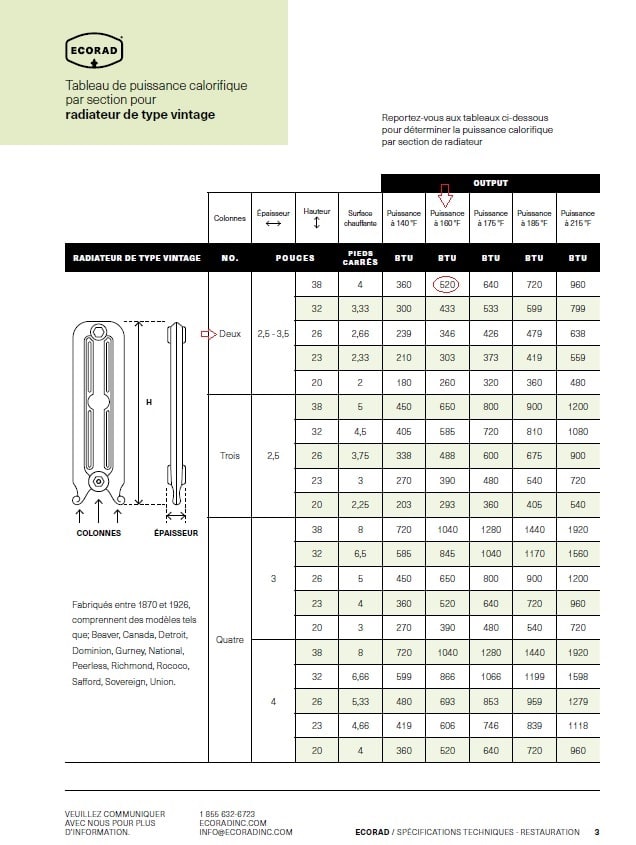

Pour simplifier ce processus, Ecorad a compilé les données historiques de plusieurs fabricants de radiateurs dans des tableaux. Ces tableaux indiquent l’équivalent en BTU à différentes températures d’eau de fonctionnement par section du radiateur.
Dans le tableau ci bas:
Exemple :
- Le radiateur Peerless de 38 pouces de haut et 2 colonnes produit 520 BTU par section.
Donc, pour le même radiateur de 8 sections :
8 sections x 520 BTU = 4 160 BTU.
Téléchargez notre brochure de spécifications techniques incluant ces tableaux
